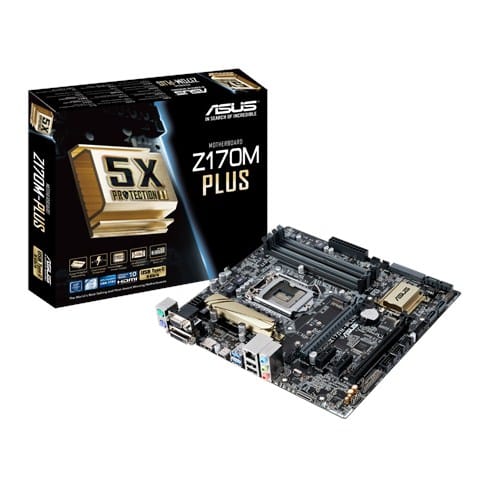

Main Aus Z170M-PLUS, Socket 1151 (Z170M-PLUS)

Intel® Socket 1151 for 6th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Bộ vi xử lý
Hỗ trợ Intel® 14 nm CPU
Hỗ trợ công nghệ Intel® Turbo Boost 2.0
* hỗ trợ Công nghệ Intel ® Turbo tăng cường 2,0 phụ thuộc vào các loại CPU.
* Tham khảo www.asus.com để xem danh sách hỗ trợ CPU

Intel® Z170

4 x DIMM, Max. 64GB, DDR4 3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Không ECC, Không Đệm Bộ nhớ *
Kiến trúc bộ nhớ Kênh đôi
Hỗ trợ công nghệ bộ nhớ Intel Extreme Memory Profile (XMP)
* Hỗ trợ Hyper DIMM cho đặc tính riêng củtừng CPU.
* Tham khảo www.asus.com hoặc hướng dẫn sử dụng cho Bộ nhớ QVL (Danh sách Các nhà cung cấp Đạt Tiêu Chuẩn).

Bộ vi xử lý Đồ họTích hợp – Hỗ trợ Intel® HD Graphics
hỗ trợ đầu rMulti- VGA : cổng HDMI/DVI/DVI-D/RGB
– Hỗ trợ HDMI với độ phân giải tối đ4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
– Hỗ trợ DVI-D, hệ phân giải cao nhất lên đến 1920 x 1200 @ 60 Hz
– Hỗ trợ RGB với. độ phân giải tối đ1920 x 1200 @ 60 Hz
Bộ nhớ chisẻ tối đ1024 MB
Hỗ trợ đồ họIntel® InTru™ 3D, Quick Sync Video, Công nghệ video HD , Insider™
Hỗ trợ tối đ3 màn hình cùng lúc

Hỗ trợ tính năng 4 card đồ họsong song AMD Quad-GPU CrossFireX™

1 x PCIe 3.0/2.0 x16 (chế độ x16, màu xám)
1 x PCIe 3.0/2.0 x16 (tối đở chế độ x4)
2 x PCIe 3.0/2.0 x1

Bộ chip Intel® Z170 :
1 x M.2 Socket 3, với M Key, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280 (cả chế độ SATA & PCIE)
1 x cổng SATA Express, màu xám, tương thích với 2 x cổng SATA 6.0 Gb/s
6 x Cổng SATA 6Gb /s, màu xám
Hỗ trợ Raid 0, 1, 5, 10
Hỗ trợ Công nghệ Intel® Smart Response*1

Intel® I219V, 1 x Bộ điều khiển Gigabit LAN
Intel® LAN- Kết nối liên thông kép giữbộ điều khiển LAN Tích hợp và Lớp Vật lý (PHY)

Realtek® ALC887 8-kênh CODEC Âm thanh HD *2
– Hỗ trợ : Tự động phát hiện giắc cắm, Bảng điều khiển tái phân nhiệm giắc cắm phítrước
Tính năng Âm thanh:
– Chống nhiễu Âm thanh: Đảm bảo phân tách rõ ràng tín hiệu tương tự/số và giảm thiểu nhiễu từ nhiều phía
– Lớp PCB âm thanh chuyên dụng: Tách lớp cho các kênh trái và phải để bảo vệ chất lượng củtín hiệu âm thanh nhạy cảm
– Tụ điện âm thanh cao cấp sản xuất tại Nhật: Cung cấp âm thanh tự nhiên rõ ràng và trung thực tuyệt đối

Bộ chip Intel® Z170 :
6 x Cổng USB 2.0/1.1 (2 ở mặt sau, màu xanh, màu đen, 4 ở giữbo mạch, Kiểu A)
Bộ chip Intel® Z170 :
6 x Cổng USB 3.0/2.0 (2 ở mặt sau, màu xanh, màu xanh, 4 ở giữbo mạch, Kiểu A)
Bộ chip Intel® Z170 :
1 x Cổng USB 5Gb/s port(s) (1 ở mặt sau, màu xanh, màu đen, Kiểu C, Xoay ngược được, Hỗ trợ đầu rđiện năng 3A)

ASUS 5X Protection II :
– ASUS LANGuard – Chịu đột biến điện tốt hơn 2,5 lần.
– ASUS Bảo vệ chống tăng quá áp – Thiết kế điện năng bảo vệ mạch đẳng cấp thế giới
– ASUS DIGI+ VRM – Thiết kế điện năng số 7 Pha
– ASUS Bảo vệ chống quá tải dòng điện DRAM – Chống hư hại do ngắn mạch
– ASUS Lưng I/O bằng thép không gỉ – Khả năng chống ăn mòn tốt hơn 3 lần cho độ bền cao hơn nữa
ASUS EPU :
– EPU
tính năng độc quyền củASUS :
– TurboV EVO
– GPU Boost
– AI Suite 3
– Ai Charger
– M.2 & SATA Express
– Chống đột biến điện
– ESD Guards
– USB 3.0 Boost
– Unlocker ổ đĩa
– Mobo Connect
– Trình Quét dọn Máy tính
Giải pháp giải nhiệt ASUS Quiet :
– Thiết kế thời trang, không quạt với giải pháp tản nhiệt mới & giải pháp tản nhiệt MOS.
– ASUS Fan Xpert 3
ASUS EZ DIY :
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– Chế độ EZ củASUS UEFI BIOS
– Push Notice
ASUS Q-Design :
– ASUS Q-Slot
– ASUS Q-DIMM
MediStreamer

Windows® 10 , 64bit
Windows® 8.1 , 64bit
Windows® 7 , 32bit/64bit *3

1 x bàn phím PS / 2 (màu tím)
1 x chuột PS / 2 (màu xanh)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x cổng LAN (RJ45)
1 x USB 5Gb/s port(s) Kiểu C ( support 3A power output )
2 x USB 3.0 (màu xanh) Kiểu A
2 x USB 2.0
3 x giắc cắm âm thanh

2 x kết nối USB 3.0 hỗ trợ thêm 4 cổng USB 3.0 (19-pin)
2 x kết nối USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
1 x đầu nối SATA Express: màu xám, tương thích với 2 x cổng SATA 6.0 Gb/s
1 x kết nối cổng COM
1 x M.2 Socket 3
6 x kết nối SATA 6Gb / s
1 x đầu cắm LPT1
1 x kết nối CPU Fan (1 x 4 chân)
2 x kết nối Chassis Fan (2 x 4 chân)
1 cổng S/PDIF out header(s)
1 x kết nối điện năng 24-pin EATX
1 x kết nối điện năng 8-pin ATX 12V
1 x kết nối Giắc cắm âm thanh (AAFP)
1 x bảng điều khiển Hệ thống
1 x chân nối Clear CMOS

Hướng dẫn sử dụng
I/O Shield
2 x cáp SATA 6Gb / s
1 x DVD hỗ trợ
1 x Gói Đinh vít M.2

128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11-Thuật sĩ Hiệu chỉnh EZ, F6-Kiểm soát Qfan, F3-Mục Ưthích, Ghi chú nhanh, Lần chỉnh sửcuối cùng, F12 PrintScreen, và thông tin bộ nhớ ASUS DRAM SPD (Phát hiện Trạng thái Tuần tự)

WfM 2.0, DMI 3.0, WOL by PME, PXE

Trình điều khiển
Các tiện ích ASUS
EZ Update
Phần mềm Anti-virus (phiên bản OEM)

Dạng thiết kế mATX
9.6 inch x 8.95 inch ( 24.4 cm x 22.7 cm )

*1: Chức năng này sẽ hoạt động tùy theo CPU được sử dụng.
*2: Sử dụng một chassis với module HD audio trên front panel để cho âm thanh r8-kênh.
*3: Vui lòng truy cập website củASUS và tải về “hướng dẫn cài đặt Windows® 7” và “Trình cài đặt EZ củASUS” để cài Windows® 7.
